Výtažné zkoušky
Výtažné zkoušky slouží k přesnému ověření únosnosti podkladu a bezpečnosti mechanického kotvení střešních vrstev. Pomocí kalibrovaného přístroje měříme sílu potřebnou k vytržení kotevního prvku, což je klíčové pro ochranu střechy proti sání větru. Tato diagnostika je nezbytným podkladem pro bezpečný návrh kotevního plánu, zejména u rekonstrukcí se staršími nosnými konstrukcemi.
Oblast využití:
Ověření únosnosti podkladu (beton, plynosilikát, trapézový plech, dřevěné bednění).
Kontrola kvality provedeného kotvení v rámci technického dozoru investora.
Posouzení stavu starých kotevních prvků při částečných opravách střešního pláště.
Stanovení bezpečného počtu kotev na m2 pro eliminaci rizik spojených se sáním větru.
Podklad pro statický výpočet stability celého střešního systému.
Návrh kotevního plánu při rekonstrukcích plochých střech.
V případě zájmu o naše služby nás prosím kontaktujte.
Popis zkušební metody:

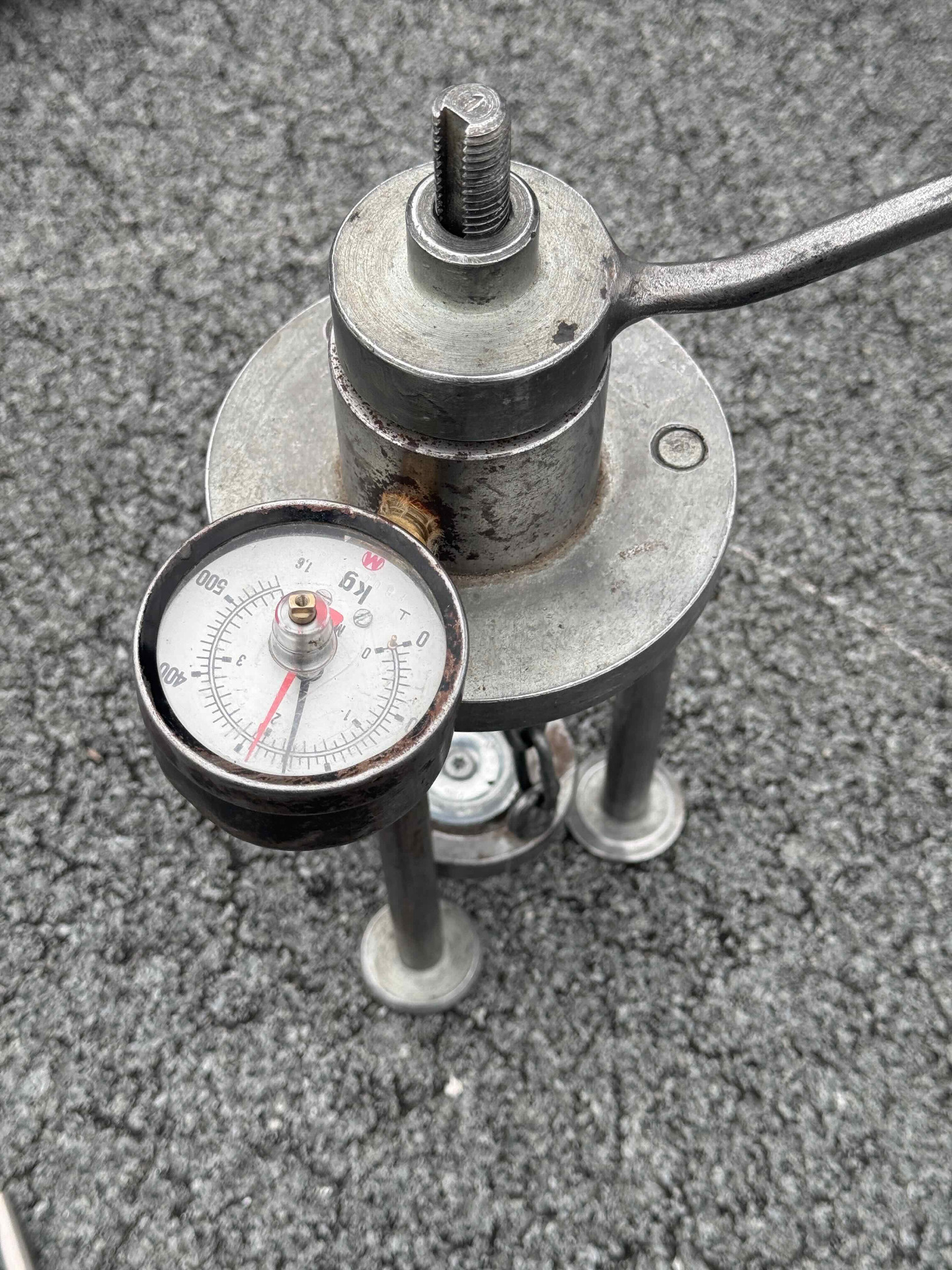

Zkouška pracuje s řízeným mechanickým namáháním kotevního prvku v ose jeho instalace. Pomocí hydraulického nebo mechanického tenzometru se na vybraný vzorek kotev vyvíjí tahová síla, která je průběžně měřena a zaznamenávána v jednotkách kilonewtonů (kN). Metoda umožňuje přesně stanovit mezní sílu, při které dochází k porušení soudržnosti mezi kotvou a podkladem.
Tato metoda je povinná u všech projektů, kde nelze tabulkově garantovat únosnost podkladu. Před samotným měřením je nutné vytipovat reprezentativní úseky střechy, včetně okrajových a rohových zón, které jsou nejvíce namáhány sáním větru.
Doporučujeme výtažné zkoušky provádět vždy v součinnosti s výrobcem kotevního systému. Dojde tak k objektivnímu posouzení kombinace konkrétní kotvy a stávajícího podkladu, což eliminuje riziko havárie střechy při nepříznivých povětrnostních podmínkách.
Postup zkoušky:
Projednání projektové dokumentace a výběr vhodných kotevních prvků pro testování
Stanovení zkušebních míst na ploše střechy (střed, okraje, rohy)
Osazení testovacích kotev do nosné konstrukce dle technologického předpisu
Provedení tahové zkoušky pomocí kalibrovaného měřicího zařízení
Průběžné zaznamenávání hodnot síly (kN) při dosažení deformace či vytržení
Statistické vyhodnocení naměřených dat pro určení charakteristické únosnosti
Zpracování protokolů o výtažných zkouškách jako podkladu pro kotevní plán
