ELEKTROMAGNETICKÁ ZKOUŠKA STŘECHY - NOVÁ METODA V ČESKÉ REPUBLICE

ÚVOD > BLOG > Elektromagnetická zkouška střechy

Co je elektromagnetická zkouška

Metoda pracuje s fyzikálním chováním elektrického pole v prostředí s rozdílnou vodivostí. Suchá hydroizolace je elektricky nevodivá – funguje jako bariéra. Jakmile dojde k jejímu porušení, vlhkost pronikne do konstrukce a lokálně změní elektrické vlastnosti prostředí.

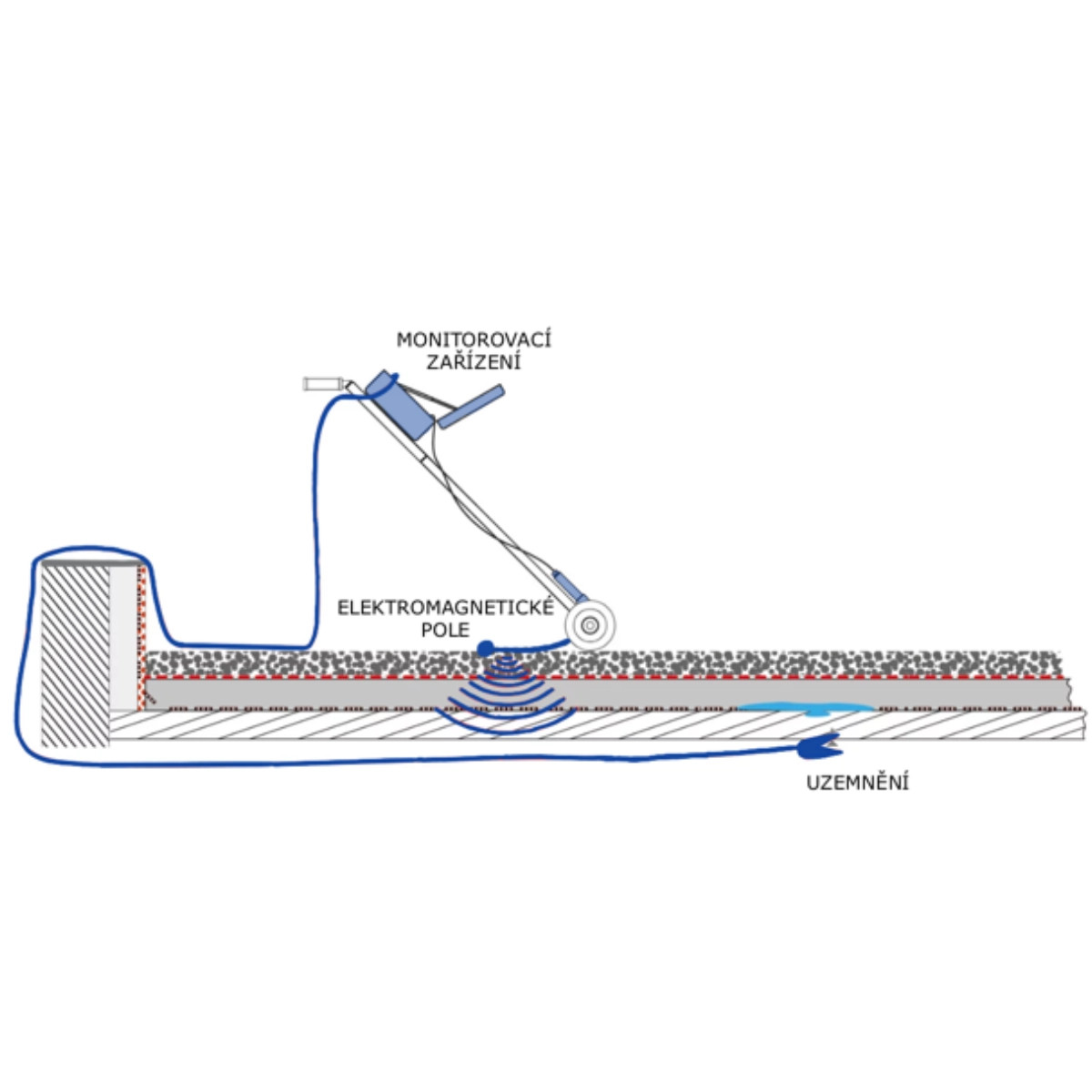

Při měření se vytvoří uzavřený elektrický obvod mezi přístrojem a střešní konstrukcí pomocí uzemnění. Povrch se rovnoměrně zavlhčí, čímž vznikne vodivá vrstva umožňující šíření elektrického pole. Tam kde je hydroizolace neporušená, zůstává pole homogenní. V místě poruchy dochází k úniku proudu do konstrukce, který se projeví jako jasně měřitelná anomálie.

Přístroj tyto změny kontinuálně snímá a vyhodnocuje – výsledkem je přesná lokalizace konkrétního místa porušení, ne jen orientační odhad oblasti.

Jak probíhá měření v praxi

Před samotným měřením je nutné připojit uzemňovací kabel, který vytvoří uzavřený elektrický obvod mezi přístrojem a střešní konstrukcí. Testovanou plochu je nutné rovnoměrně navlhčit, proto je nutné pro provedení zkoušky přípojka vody s dostatečném tlakem. Zkoumaná plocha musí být v dostatečné míře zavodněna, aby výsledky zkoušky byli průkazné bez odchylek měření.

Samotné měření pak probíhá přejezdem přístroje po střeše. Tam, kde je hydroizolace porušena, dochází ke změně naměřených hodnot, které se okamžitě zobrazují na displeji přístroje. Po plošném měření může dojít k fázi bodové lokalizace, která se provádí pomocí ruční sondy s citlivou hlavicí se přesně určí místo poruchy.

Celý proces probíhá za plného provozu objektu a nevyžaduje žádné stavební zásahy.

Kde a kdy má zkouška smysl

Jednou z největších výhod elektromagnetické zkoušky je její univerzálnost. Metodu lze využít na téměř všechny běžné skladby plochých střech bez ohledu na jejich konstrukční řešení nebo zatížení.

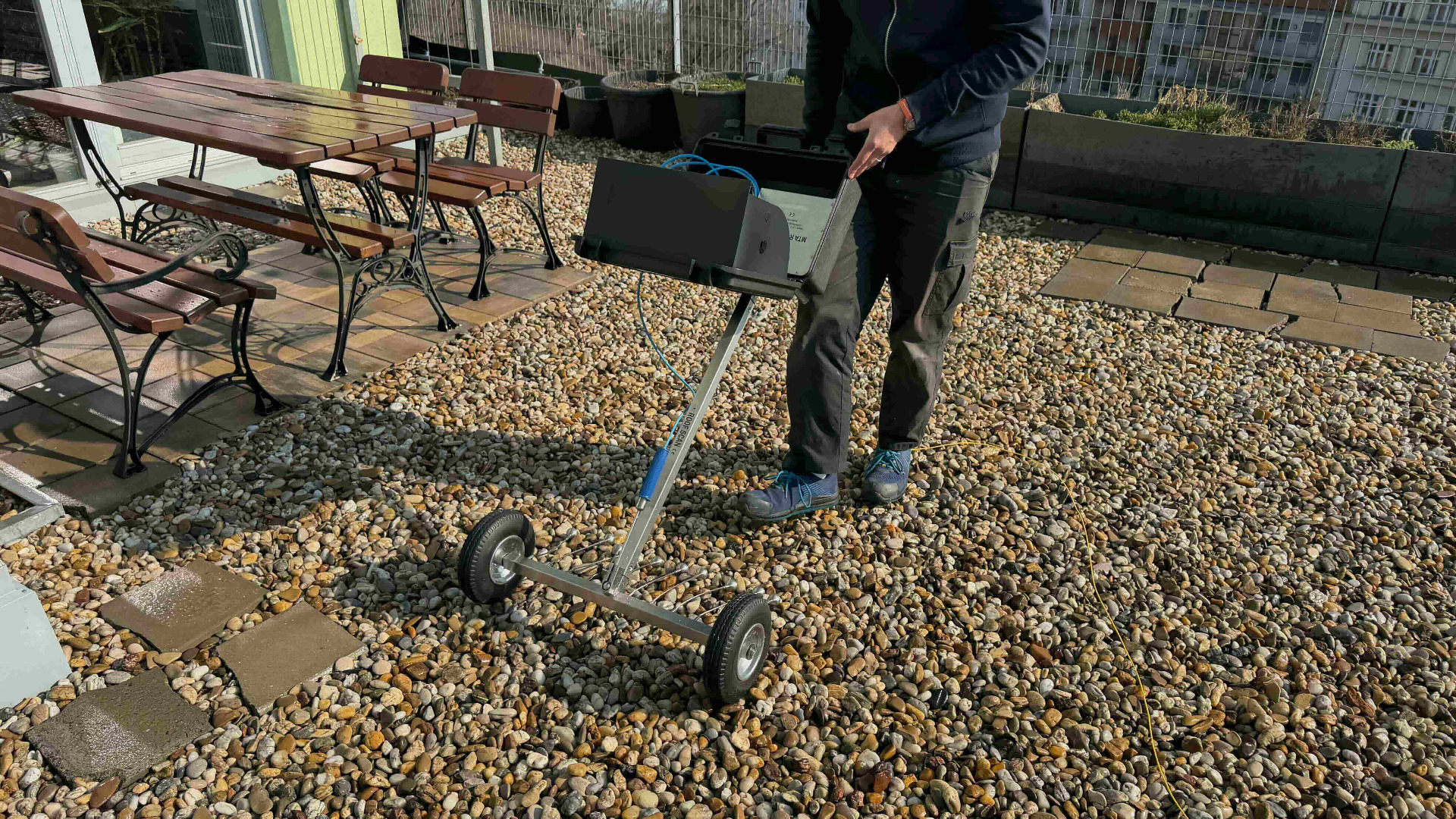

Využití je možné u klasických jednoplášťových střech, dvouplášťových střech, inverzních skladeb, střech s kačírkem nebo jinou přitěžovací vrstvou, zelených střech, ale také u střech s pochozí nebo pojízdnou vrstvou. Stejně tak je možné měření provádět na střechách s instalovanými technologiemi, například fotovoltaikou, nebo v místech s omezeným přístupem.

Metoda není omezena tím, co se nachází nad hydroizolací. Právě naopak. Její největší přínos spočívá v tom, že umožňuje diagnostiku i tam, kde by jiné postupy selhávaly nebo by vyžadovaly rozsáhlé destruktivní zásahy.

Díky tomu je vhodná jak pro kontrolu nových střech při předání, tak pro řešení problémů u starších objektů, kde je potřeba rychle a přesně určit zdroj poruchy bez zbytečných nákladů na demontáž.

Výsledky a dokumentace

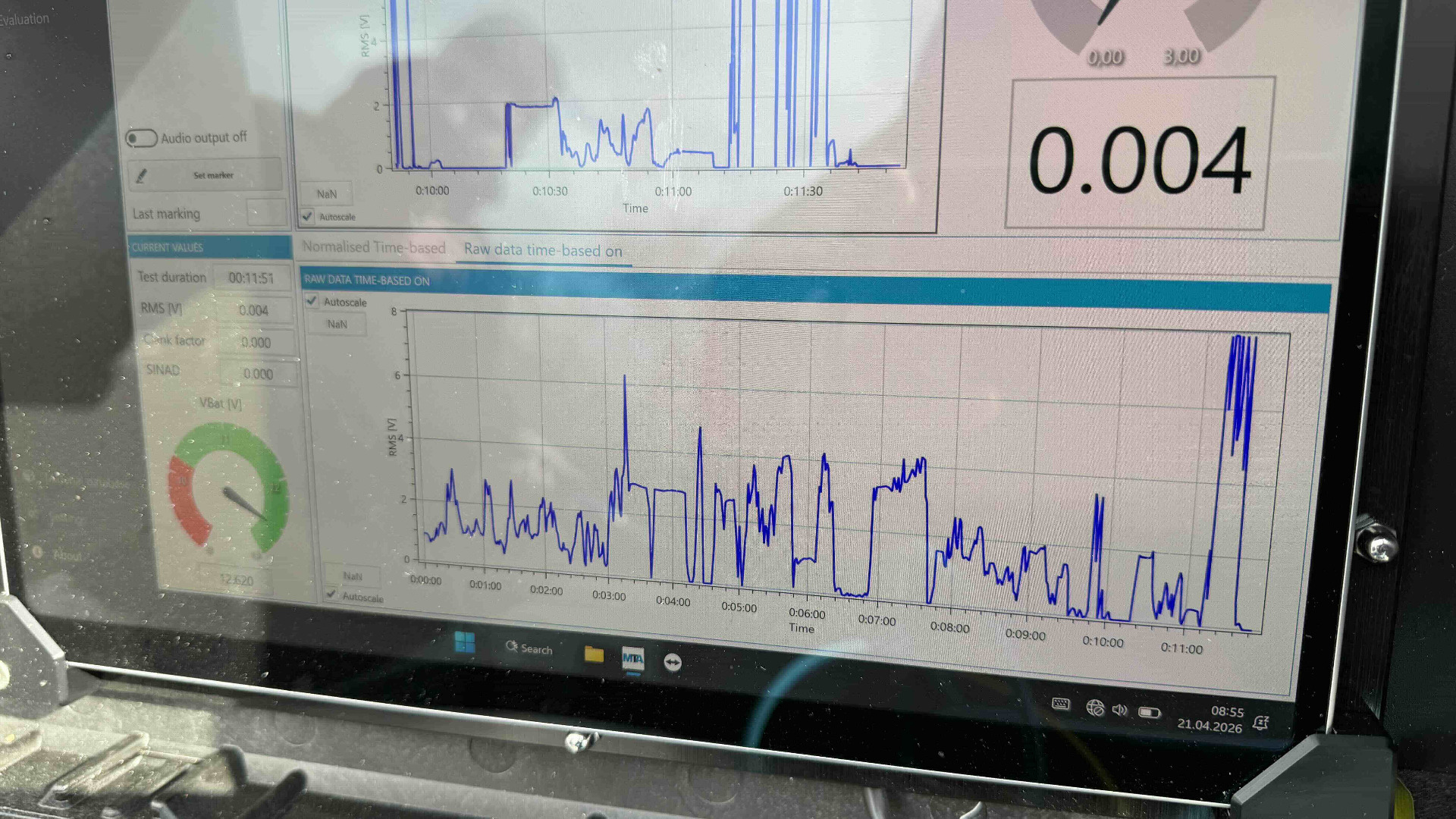

Data z měření jsou k dispozici okamžitě přímo na místě. Integrovaný software zobrazuje naměřené hodnoty v reálném čase a umožňuje jejich archivaci a export ve formátu PDF. Výsledkem je přehledný protokol s lokalizací závady, který slouží jako podklad pro opravu, dokumentaci nebo reklamaci.

Zkušenosti z praxe

Zkušenosti z realizovaných měření potvrzují, že elektromagnetická metoda je velmi efektivní i u konstrukčně složitých střech, kde by běžné postupy znamenaly výrazné zásahy do skladby.

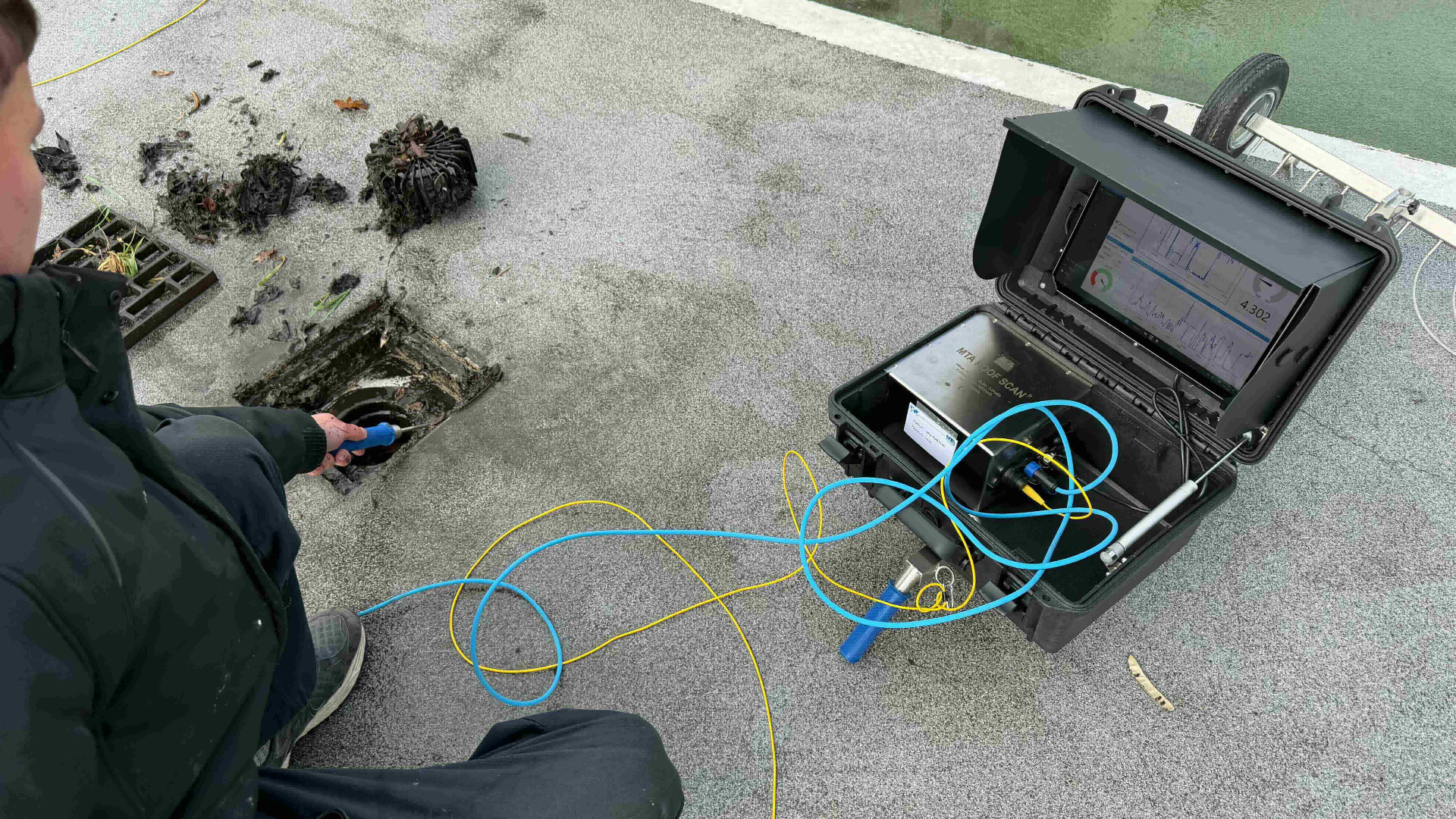

V jednom z případů jsme prováděli lokalizaci netěsností na střeše s obrácenou skladbou, kde se nad hlavní hydroizolací nacházely přitěžovací vrstvy. Bez využití této metody by bylo nutné tyto vrstvy plošně demontovat.

Pomocí měření byly identifikovány konkrétní oblasti se zvýšenými hodnotami, které přesně určily místa poruch hydroizolace. Následná demontáž proběhla pouze v těchto oblastech. Výsledkem byla výrazná úspora nákladů i času, a to jak z pohledu rozsahu prací, tak i celkové délky realizace. Zkouška se v tomto případě ukázala jako velmi efektivní a přesná.

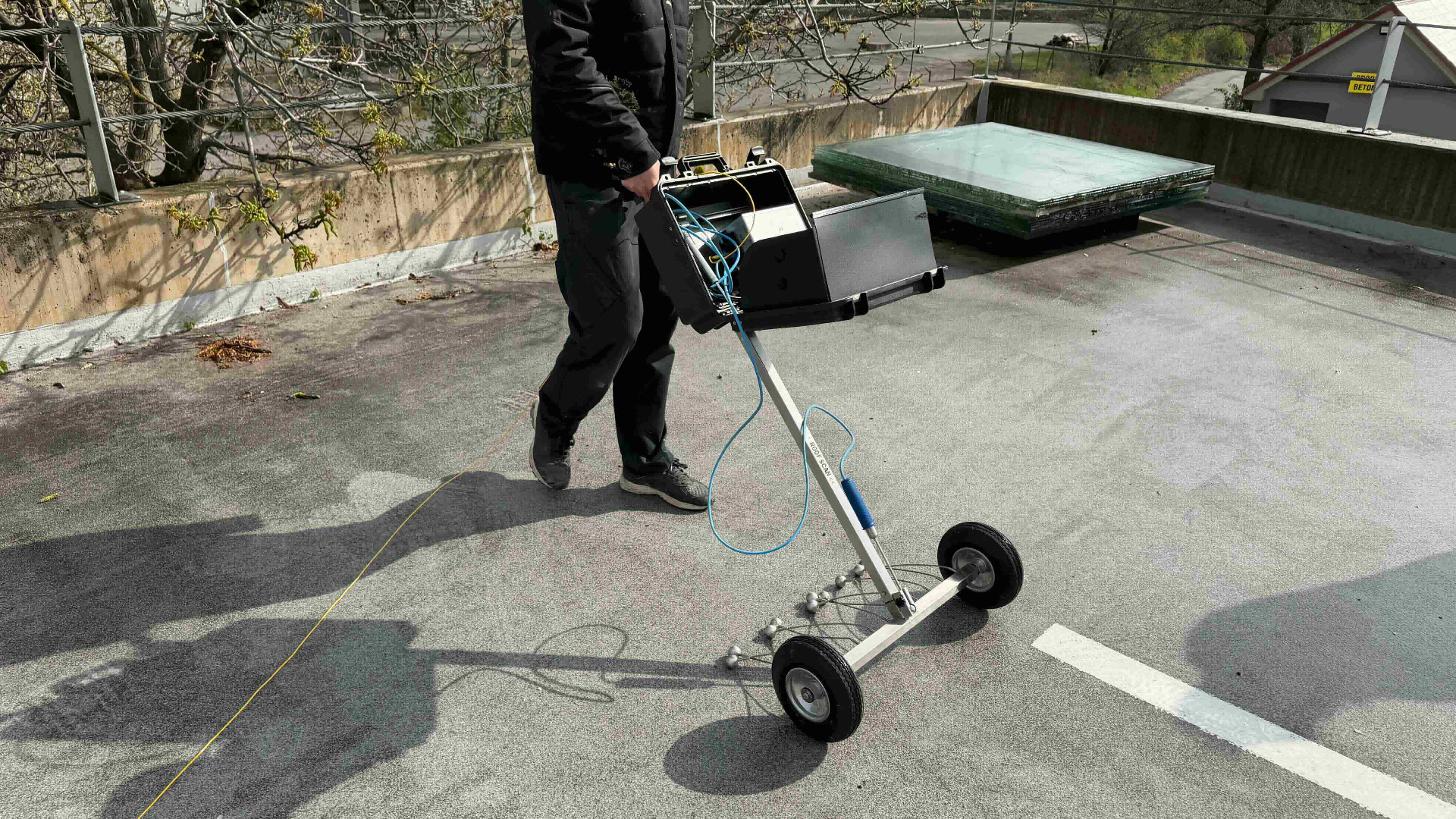

Další realizace probíhala na pojízdné střeše využívané jako střešní parkoviště, kde byla hydroizolace umístěna pod vysoce zatěžovanou betonovou vrstvou. Po zavodnění plochy bylo možné provést měření, které odhalilo poruchy hydroizolace i přes tuto masivní konstrukci.

Na základě výsledků byly přesně vytyčeny oblasti určené k lokální sanaci, aniž by bylo nutné zasahovat do celé plochy. Současně bylo možné prověřit také kritické detaily, jako jsou dilatační spáry s kovovými profily a jejich napojení na navazující detaily. Tento případ jasně ukazuje, že metoda je použitelná i u konstrukčně složitých střech.

Přístroje, které používáme a také nabízíme k prodeji

Pro zkoušku je možné použít dvě zařízení od rakouského výrobce MTA Messtechnik, jehož jsme aktuálně jediným autorizovaným partnerem v České republice.

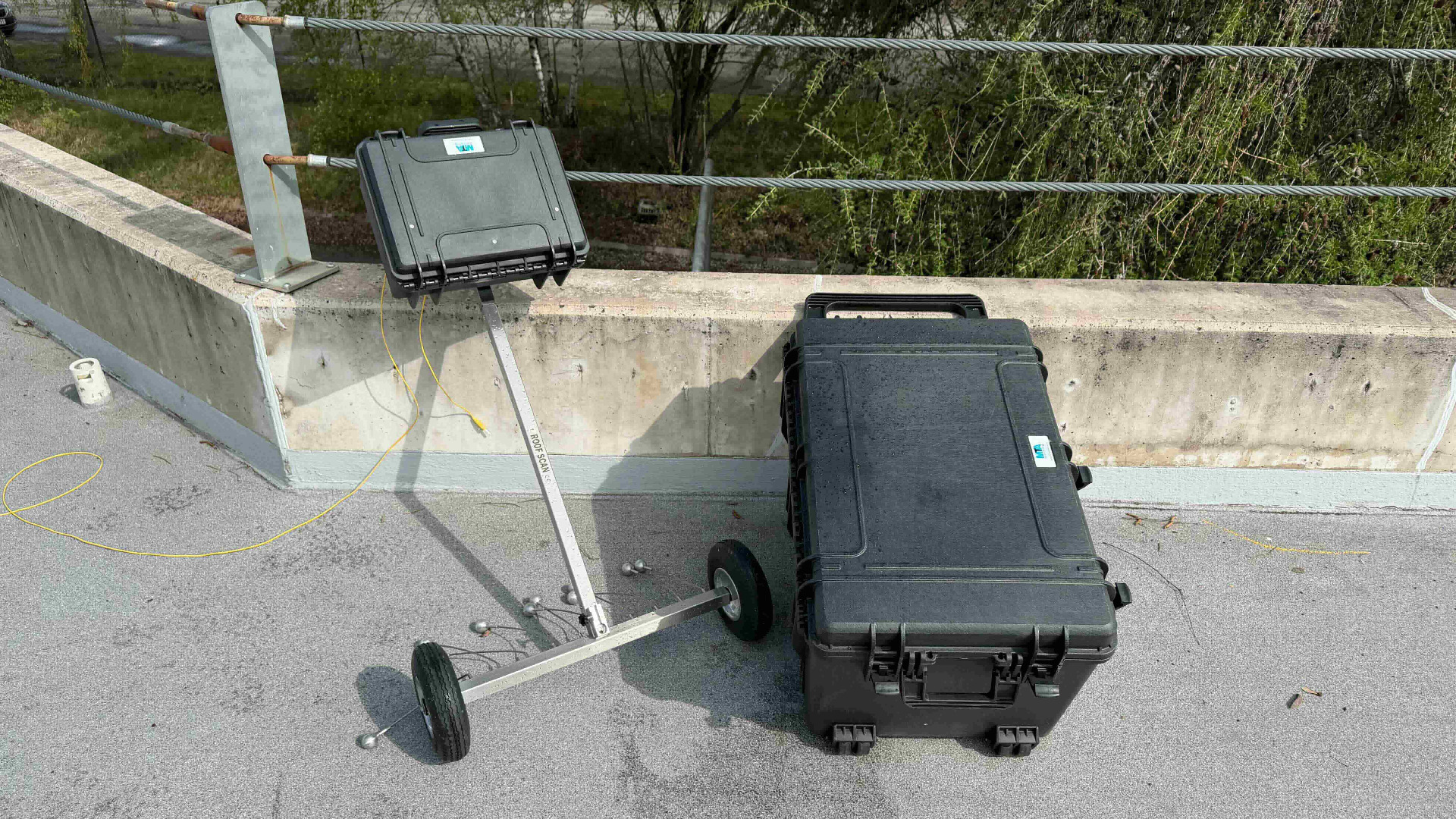

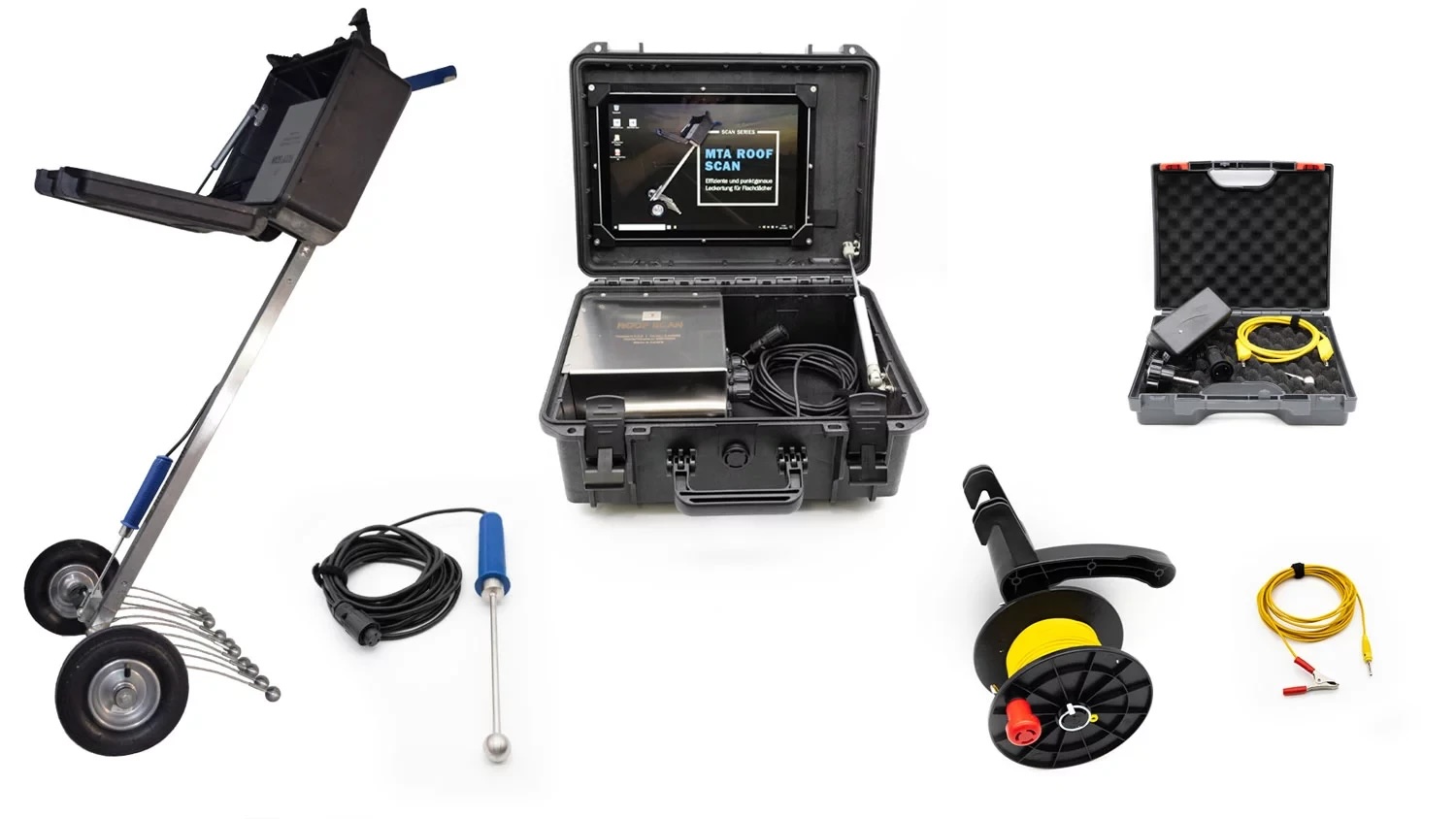

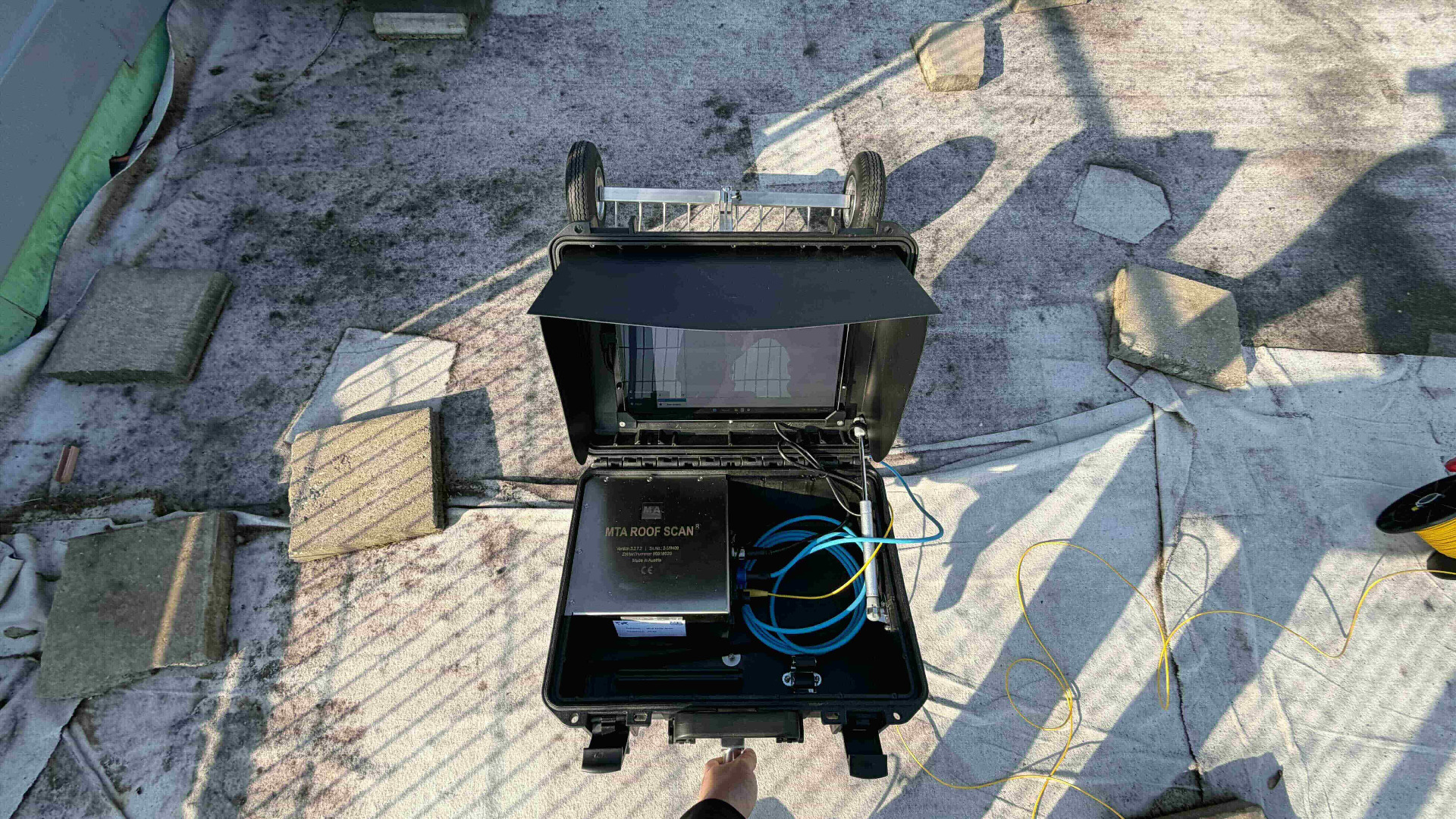

MTA Roof Scan

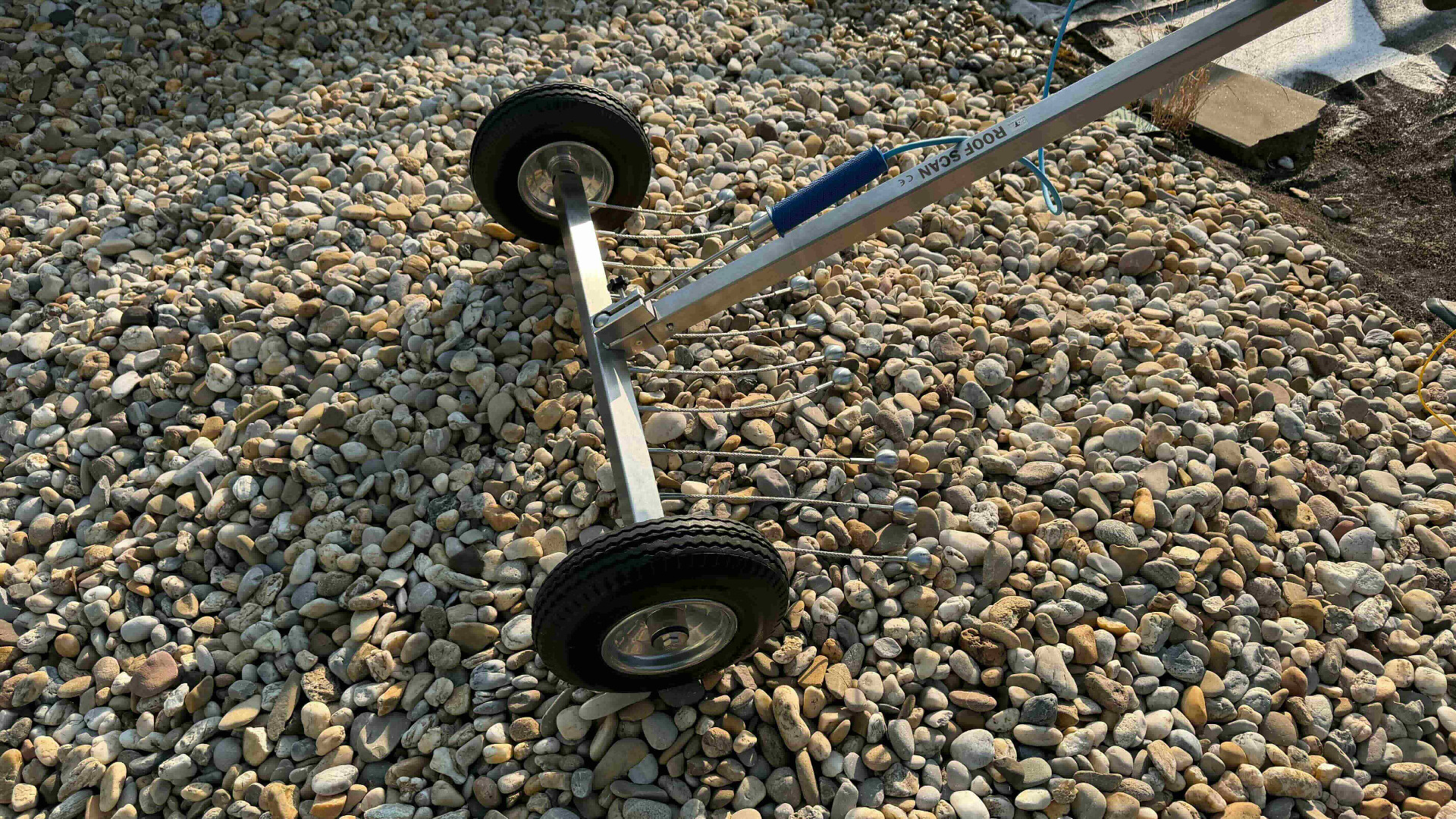

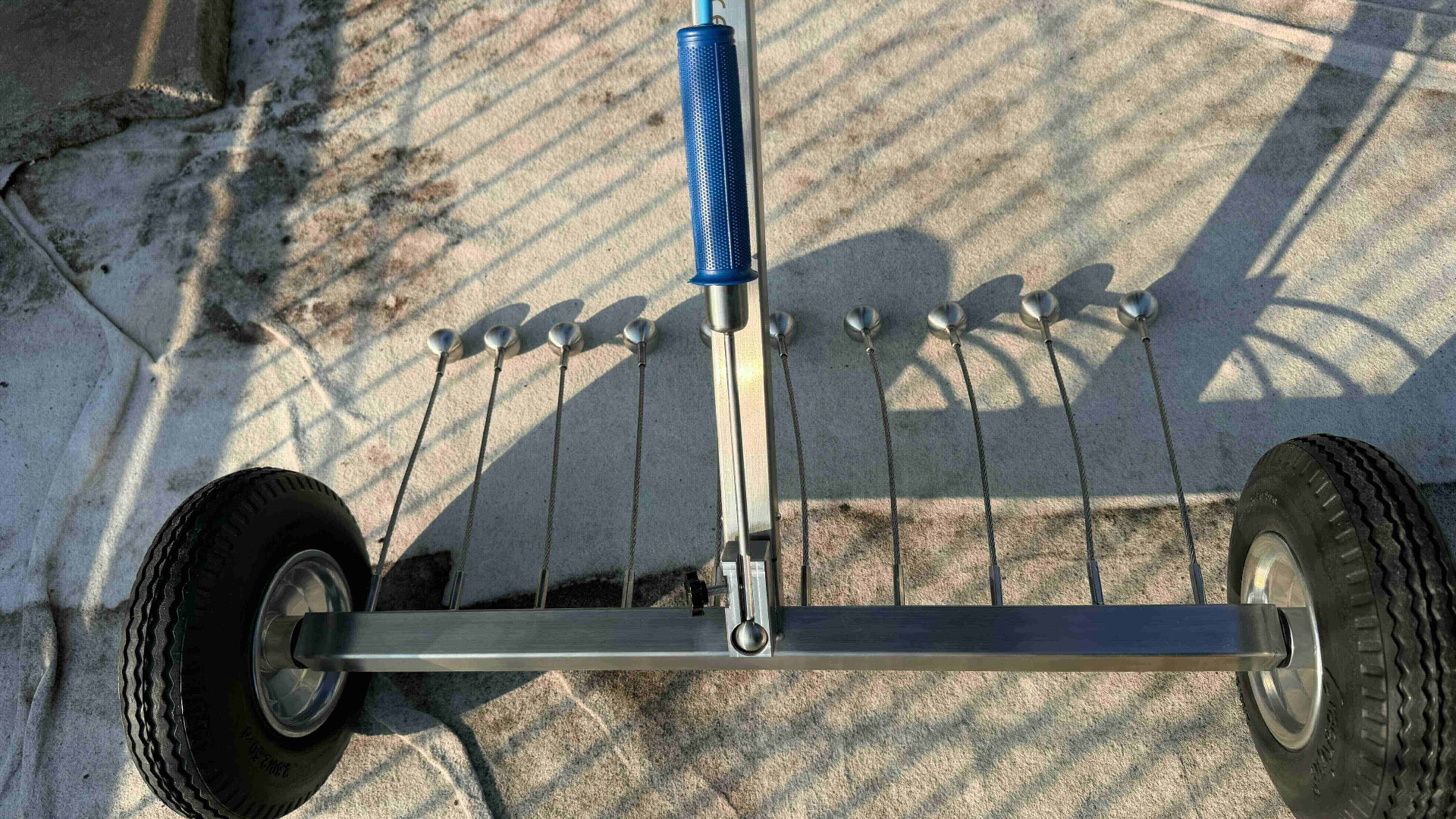

Profesionální systém navržený pro plošné měření větších střešních ploch. Základem je pojízdný přístroj, který umožňuje systematický přejezd celé plochy a průběžné zobrazování naměřených hodnot. Tam kde přístroj zaznamená odchylku, je patrné, že hydroizolace je v daném místě narušena. Pro přesné určení konkrétního bodu poruchy slouží doplňující ruční sonda s citlivou hlavicí, která se připojí přímo k elektronice přístroje.

Systém lze podle charakteru střechy rozšířit o příslušenství:

Plošná sonda na teleskopické tyči – s dosahem až 6 m umožňuje měření v místech, kam se pojízdný vozík ani ruční sonda nedostanou. Typicky pod fotovoltaikou, kde není nutné demontovat jediný panel.

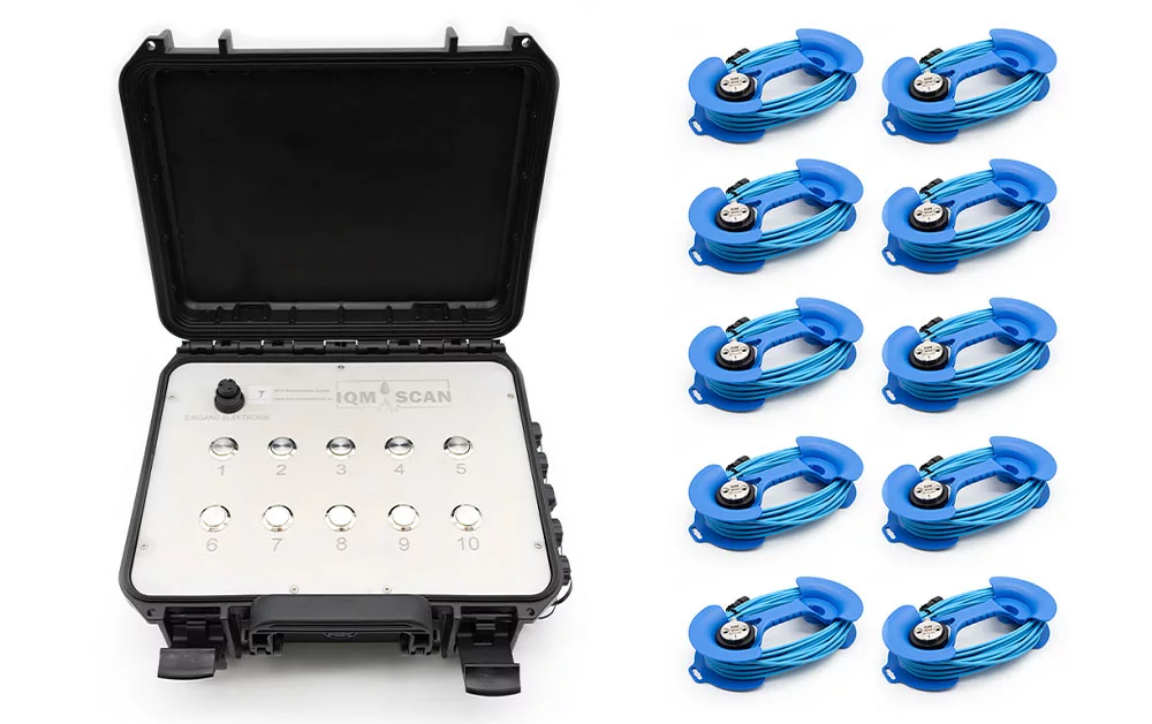

Sada MTA IQM Scan – přepínací box s až 10 měřicími sondami, které se rozmístí na předem definované ploše a provádějí křížová měření. Hodí se tam, kde standardní pojezd není možný, nebo kde chcete pokrýt konkrétní rizikové oblasti s vyšší přesností. Jako například těžkou přístupné části střechy či zatíženou technologií, fotovoltaikou apod.

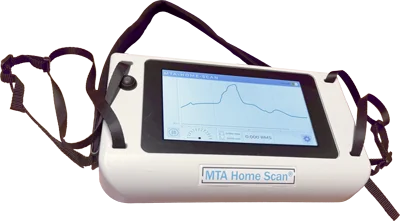

MTA Home Scan

Kompaktní přenosné zařízení, které míří na situace, kde Roof Scan není nutné použít. Vejde se do tašky, nepotřebuje pojízdný vozík a sonda se přikládá přímo na měřenou plochu. Obsluha je intuitivní a zvládne ji i člověk bez hlubšího technického zázemí. Baterie vydrží několik hodin provozu bez nutnosti řešit napájení na místě.

Uplatní se také při kontrole vlhkosti ve zdivu a sklepech, diagnostice rozvodů vody, lokalizaci netěsností v podlahovém vytápění a také při měření na menších střešních plochách, kde by nasazení Roof Scanu bylo zbytečné. Součástí základní sady jsou sondy pro bodová i plošná měření, adaptér pro protielektrodu a speciální sondy pro hladké povrchy jako dlažba.

Prodej a zaškolení

Nově jsme hrdým partnerem společnosti MTA Messtechnik!

Oba přístroje nabízíme také k prodeji pro stavební firmy, správce budov nebo servisní společnosti, které chtějí provádět diagnostiku vlastními silami.

Prodej neprobíhá jako jednorázová transakce: ke každému zařízení poskytujeme praktické zaškolení, aby přístroj fungoval správně od prvního měření. Poradíme, který systém odpovídá vašemu typu objektů, a ukážeme, jak s ním zacházet v reálných podmínkách.

Pokud si nejste jistí, který přístroj je pro vás vhodný, nebo chcete nejdřív vyzkoušet diagnostiku jako službu, ozvěte se nám a domluvíme se.

Závěr

Elektromagnetická zkouška střechy představuje moderní a vysoce efektivní nástroj pro diagnostiku hydroizolačních systémů. Oproti tradičním metodám přináší zásadní výhodu v podobě přesné lokalizace poruchy bez nutnosti zásahu do střešní skladby.

V praxi to znamená rychlejší rozhodování, cílené opravy a výraznou úsporu nákladů. Metoda nachází uplatnění jak při řešení konkrétních problémů, tak při přejímkách nových střech nebo v rámci preventivních kontrol.

Současně nejsme pouze poskytovatelem této služby. Jako autorizovaný partner společnosti MTA Messtechnik zajišťujeme také přímý prodej měřicích technologií včetně praktického zaškolení. Pomůžeme vám vybrat vhodné zařízení podle typu objektů, ukážeme správný postup měření v praxi a předáme zkušenosti z reálných realizací tak, aby přístroj fungoval spolehlivě od prvního použití.

Pokud potřebujete spolehlivě určit stav vaší střechy, přesně lokalizovat místo poruchy nebo zvažujete vlastní diagnostiku, obraťte se na nás. Rádi posoudíme konkrétní situaci a navrhneme nejvhodnější řešení.
